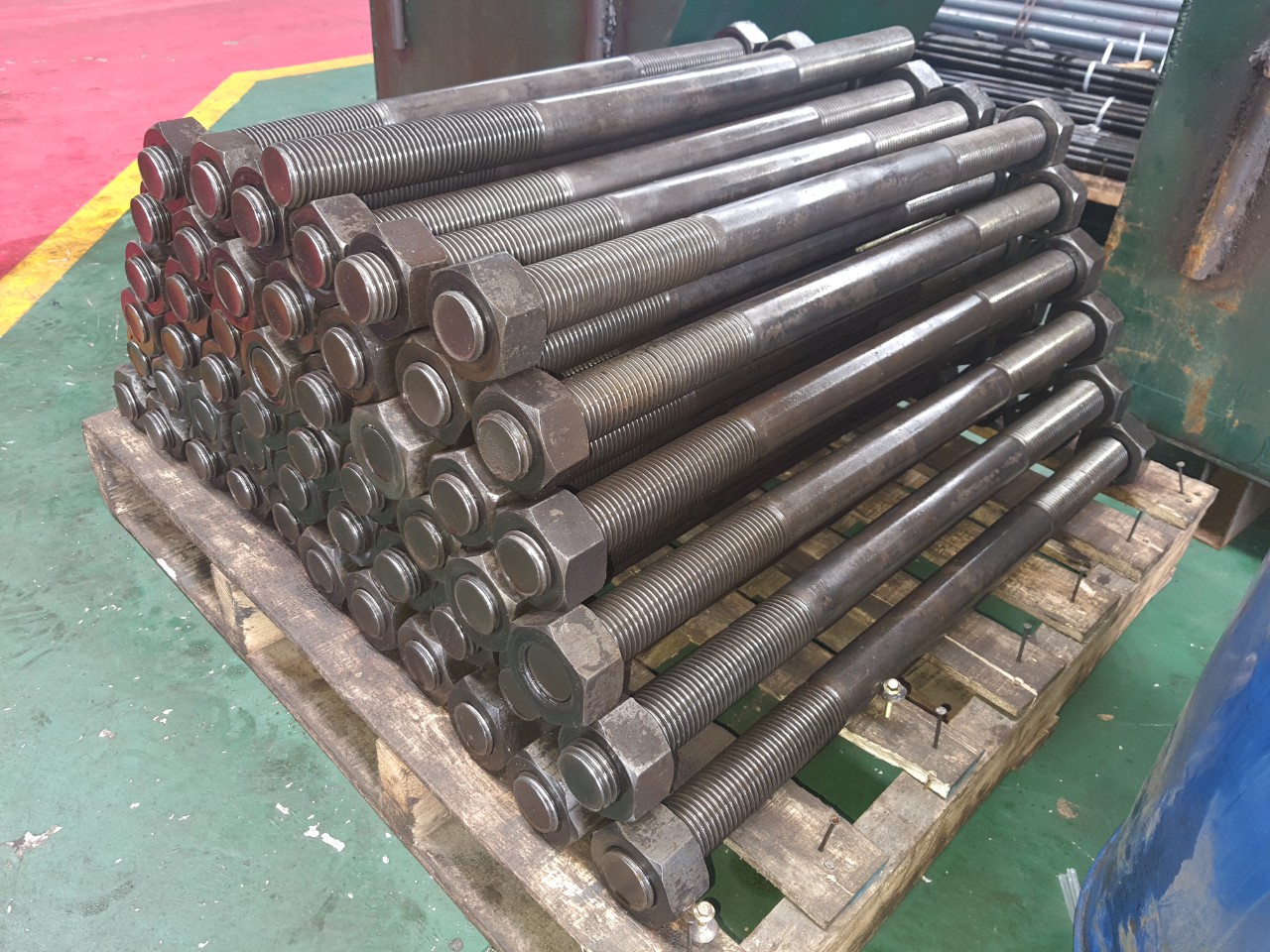

ASTM F1554 Anchor bolt

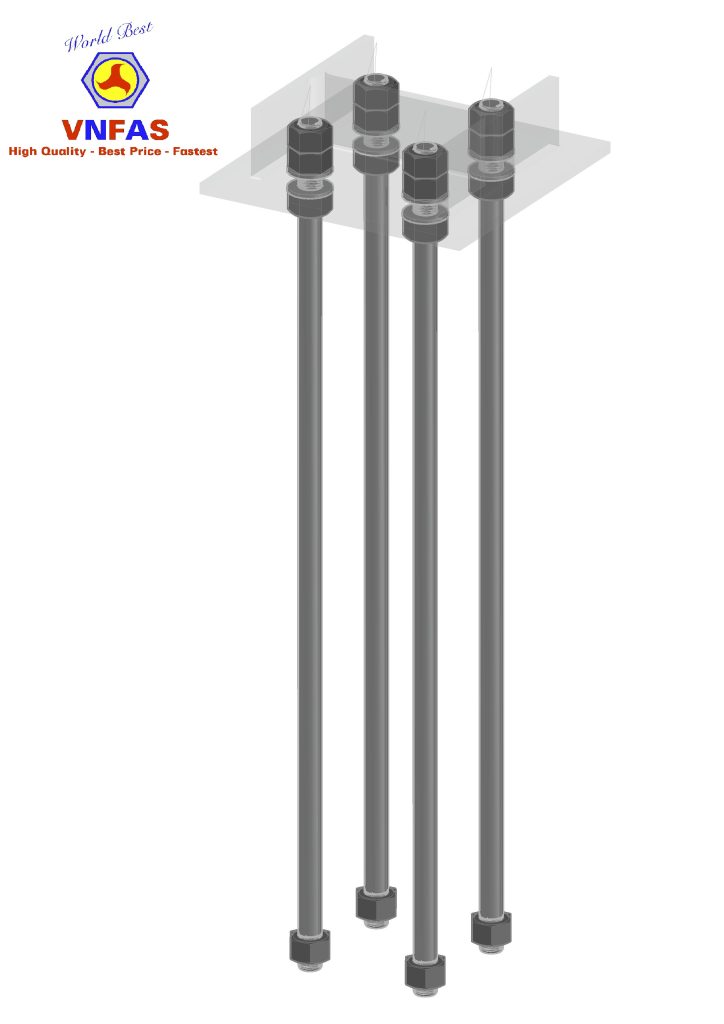

Tiêu chuẩn ASTM F1554 được giới thiệu vào năm 1994 và bao gồm các bu lông neo được thiết kế để neo các giá đỡ kết cấu vào nền móng bê tông. Bu lông neo F1554 có thể có dạng hoặc bu lông đầu, thanh thẳng hoặc bu lông neo cong. Ba loại cấp bền Grade 36, 55 và 105 chỉ định giới hạn chảy tối thiểu (ksi) của bu lông neo. Bu lông có thể được cắt hoặc cuộn có ren và loại hàn được cấp 55 có thể thay thế cho cấp 36 tùy theo lựa chọn của nhà cung cấp. Màu sắc mã hóa ở cuối - 36 màu xanh, 55 màu vàng và 105 màu đỏ – giúp dễ dàng nhận dạng trong lĩnh vực. Nhà sản xuất vĩnh viễn và đánh dấu cấp được phép theo bổ sung S2 yêu cầu. Ứng dụng của bu lông neo F1554 bao gồm các cột trong các tòa nhà có khung thép kết cấu, giao thông cột đèn tín hiệu và đèn đường, và các biển báo trên cao trên đường cao tốc chỉ là một vài ví dụ

Grade	Size inches	Tensile, ksi	Yield, ksi min	Yield, MPa min	Elong. % min	RA % min
36	¹⁄₂ - 4	58 - 80	36	248	23	40
55	¹⁄₂ - 2	75 - 95	55	380	21	30
	2¹⁄₄ - 2¹⁄₂	75 - 95	55	380	21	30
	2³⁄₄ - 3	75 - 95	55	380	21	30
	3¹⁄₄ - 4	75 - 95	55	380	21	30
105	¹⁄₂ - 3	125 - 150	105	724	15	45
Stamping of F1554 bolts with manufacturer's identification is a supplemental requirement (S2) Color coding is required unless the grade is stamped in accordance with supplemental requirement (S3). When Grade 36 is specified, a weldable Grade 55 may be furnished at the supplier's option.

Element	Grade 36			Grades 55 and 105
Element	Sizes up to 3/4	Sizes over 3/4 to 1-1/2	Sizes over 1-1/2 to 4	Grades 55 and 105
Carbon (max)	0.26%	0.27%	0.28%
Manganese	*	0.60 - 0.90%	0.60 - 0.90%
Phosphorus, max	0.04%	0.04%	0.04%	0.040%
Sulfur, max	0.05%	0.05%	0.05%	0.050%
Copper, min (when specified)	0.20%	0.20%	0.20%	0.20%
* Optional with the manufacturer but shall be compatible with weldable steel

Grade	Size Inches	Recommended A563 Nut				Washer
		Plain Finish		Hot-Dip or Mechanical Zinc Coated
		Grade	Style	Grade	Style
36	¹⁄₂ – 1¹⁄₂	A	Hex	A	Hex	F436
36	1⁵⁄₈ – 4	A	Heavy Hex	A	Heavy Hex	F436
55	¹⁄₂ – 1¹⁄₂	A	Hex	A	Heavy Hex	F436
55	1⁵⁄₈ – 4	A	Heavy Hex	A	Heavy Hex	F436
105	¹⁄₂ – 1¹⁄₂	D¹	Heavy Hex	DH²	Heavy Hex	F436
105	1⁵⁄₈ – 3	DH²	Heavy Hex	DH²	Heavy Hex	F436
¹ A563 grade D nuts are rarely available. A563 grade DH or A194 grade 2H should be substituted. ² The availability of A563 grade DH nuts in nominal sizes 1″ and larger is very limited and generally available only on special orders of 50,000 or more. For smaller quantities, ASTM A194 grade 2H should be considered.

F1554 grade 36

Size: 1/4-4"

Tensile (ksi): 58-80

Elong (%) min: 23

RA (%) min: 40

Contact

F1554 grade 55

Size: 1/4-4"

Tensile (ksi): 75-95

Elong (%) min: 21

RA (%) min: (Size)

Contact

F1554 grade 105

Size: 1/4-3"

Tensile (ksi): 125-150

Elong (%) min: 15

RA (%) min: 45
